当前位置:首页 >产品中心>测长机、投影仪、影像仪>投影仪>JT36 φ600数字式投影仪

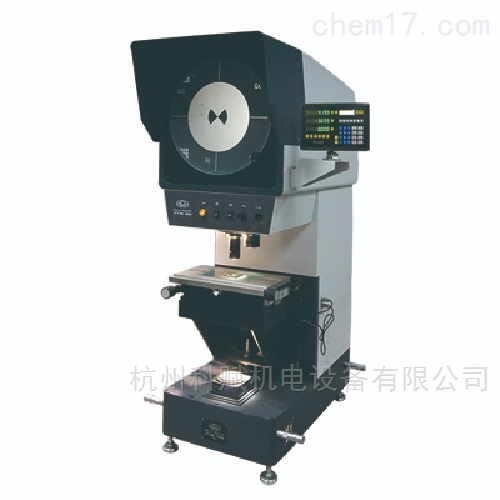

数字式投影仪

简要描述:投影仪是一种利用光学原理,将放置在工作台上的被测件,通过具有准确放大率的物镜放大成像于投影屏上,检测人员根据投影屏上被放大后的工件图像进行各种测量工作的计量仪器。投影仪是集光、机、电、算一体化的精密仪器,应用领域非常广泛。

  • 产品型号:JT36 φ600
  • 厂商性质:经销商
  • 更新时间:2024-04-09
  • 访  问  量:677

详细介绍

一、特点
仪器投影屏为垂直安装,便于使用者观测。透射照明强度分高低两档可调,适应于不同工件的测量。
光学系统品质优良,物镜成像清晰,放大分辨率准确。

二、技术参数
投影屏
投影屏尺寸:    φ600mm
投影屏旋转范围:  0°~360°
旋转角度显示当量: 1
旋转角度准确度:6

工作台(两种可选)

类型

小型

中型



台面尺寸(mm



550×260



650×360



测量范围(mm



200×100



300×200



调焦范围(mm



080



分辨力(mm



0.001

仪器准确度



4+L/25μm(其中L为测量长度,单位:mm



工作台承重(kg



10

物镜

物镜放大倍率



10×



20×



50×



物镜物方视场(mm



φ60



φ30



φ12



物镜工作距离(mm



135



87



76

放大倍率误差:在0.08

照明光源
透射:24 V 150W 卤钨灯
反射:24 V 150W 卤钨灯

额定电压
AC   220V      50Hz

三、环境要求
室温20℃±5℃,相对湿度40%70RH

仪器外形尺寸(mm):长 1300×宽 840×高1940

仪器质量:760kg



数据投影仪是一种能够将图像或视频信号放大并投射到屏幕或墙面上的设备。它主要由光源、透镜和显示器组成,其工作原理如下:

1.光源:投影仪通常采用高亮度的白炽灯或激光二极管作为光源。这些光源能够产生高亮度的光束,使得投影出来的图像更加清晰明亮。

2.透镜:投影仪中的透镜起到将光源发出的光线聚焦到一个点上的作用。透镜的种类和数量不同,会影响到投影仪的分辨率和亮度等性能。

3.显示器:投影仪的显示器通常采用液晶、DLP或LCOS等技术。这些显示器能够将输入的图像或视频信号转化为可见的光信号,并通过透镜进行放大和投射。

4.图像处理:在投影仪中,还需要对输入的图像或视频信号进行处理,以保证输出的图像质量。例如,可以进行色彩校正、几何校正、锐化和去噪等处理。

5.投影:投影仪会将处理后的图像或视频信号通过透镜投射到屏幕或墙面上,形成可见的图像。

总的来说,数据投影仪的工作原理主要是利用光源、透镜和显示器等组件将输入的图像或视频信号转化为可见的光信号,并通过透镜进行放大和投射,从而实现对图像或视频的放大和投影。
